矿用架空乘人装置

矿用架空乘人装置

型号:

产品详情

 产品简介
    矿用井下架空乘人装置,俗称猴车,是煤矿井下一种辅助运输设备,主要是运用于斜巷、平巷或起伏变化巷道人员运送。
乘人装置钢丝绳运行速度低,乘人离地不高,具有运行安全可靠、人员上下方便、随到随行、不需等待、一次性投入低、
动力消耗小、操作简单、便于维护、工作人员少和运送效率高等特点,是一种新型的现代化煤矿井下人员输送设备。


产品优势
     新一代矿用架空乘人装置,全新的结构,从用户角度,从使用、维护、安装、安全等方面精心设计,具有以下特点:




参数范围


设备功率:2290kW

使用坡度:028度(煤安规程规定)

驱动轮直径:φ1.02.0

运输距离:1002500

产品结构特点

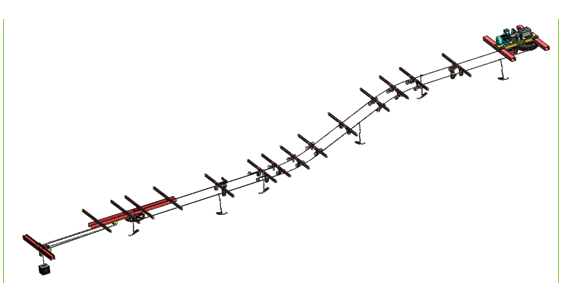

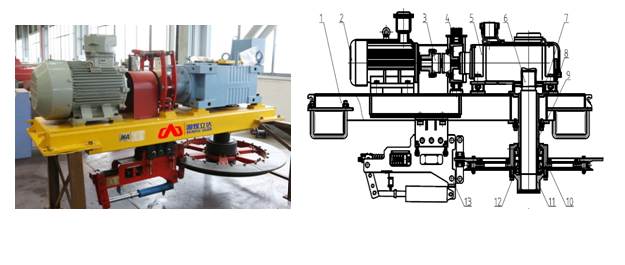

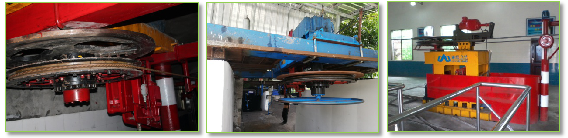

1.高性能驱动装置

★  传动高效:驱动装置由电机驱动,通过联轴器、减速器后直接驱动驱动轮旋转,机械效率高达95%以上(液压传动效率约80%)。



★  柔性联轴器:电机与减速器采用柔性联轴器连接,允许两轴不同心,永不断轴;联轴器内无弹性橡胶元件,不需更换配件。



★  双级制动:驱动装置设计有工作制动器和安全制动器,工作制动器安装在减速器轴上,采用电液制动器,安全制动器安装在驱动轮上,采用液压制动,两制动器均为失效型制动器,保证系统安全。



★  拉扭力分离:驱动轮通过轴承安装在断轴保护套上,系统中钢丝绳拉力由驱动轴外侧的断轴保护套承受,驱动轴只起传递扭矩的作用,不承受钢丝绳拉力,大大提高驱动轴及减速器的使用寿命,使系统经久耐用。



★  安装方便:驱动装置的安装只需采用四套U形螺栓与安装梁锁紧,便可完成驱动装置的安装。



★  配置灵活:驱动装置可根据用户需求配置不同功率的电机,不同类型的减速器、不直径的驱动轮,但驱动装置的安装尺寸不变。





★  柔性联轴器:承受扭矩大,性能高,可吸收安装时电    机轴与减速器轴的径向和角度仿差,使两轴不承受弯矩,保证使用受命,内部无橡胶元件,无需更换配件。                 image.png









★  订制专用减速器:集成润滑油泵,工作时自动喷射润滑油至各齿轮,  形成飞溅润滑,润滑效果好,并有利于形热;安装image.png尺寸统一,便于各减速器互换。









★  安全制动器液压站:

image.png本液压站是专门为安全制动器提供液压油的,实现安全制动器的开闸与抱闸。

l  双电机设计,一个正常使用,一个备用。

l  两路液压输出接口,一路正常使用,一路备用。

l  自动保压,当开闸后,电机断电,系统自动保压,当压力低于设定值时,电机自动起动,使系统压力维持在正常工作范围。











★  机头安装方式:架空式、落地式两种方式,灵活选用



2.托绳装置与乘人装置

名    称

单托轮

双托轮

抗绳轮

转弯轮组

存椅装置

静态上下车

配套标记





说明:表格中配套标记“●”表示为标准配置,其余均为选配功能。

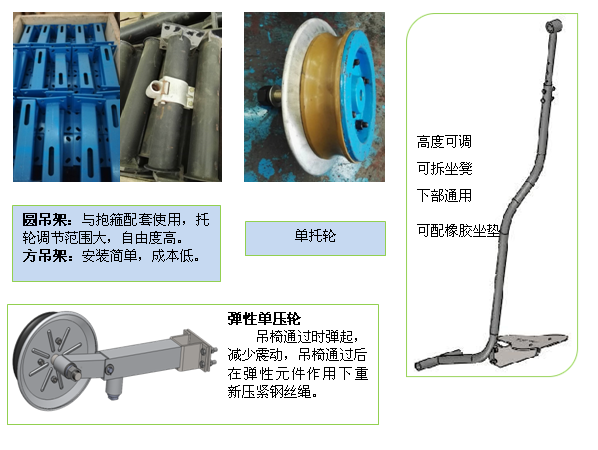

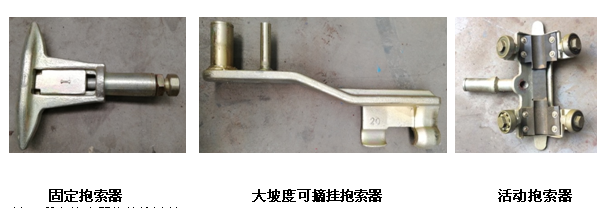

注:所有抱索器均为锻造件

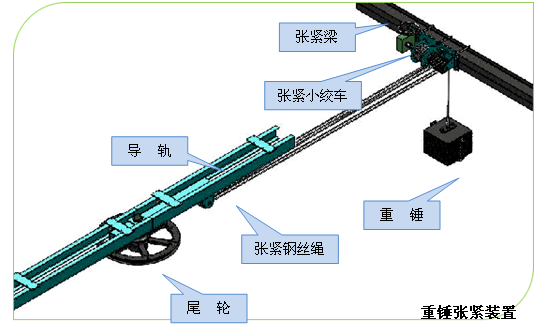

3、尾轮及张紧装置



4、电控系统

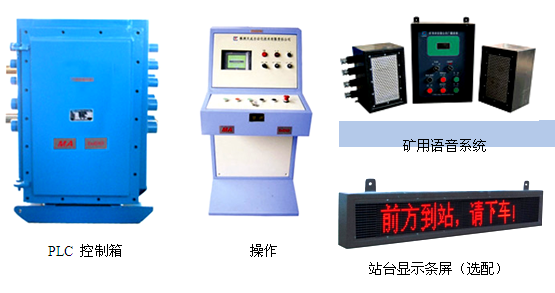

名    称

无人值守系统

沿线音乐系统

远程控制系统

远程监控系统

配套标记




名    称

磁力启动(定速)

软起动(定速)

变频调速


配套标记




说明:表格中配套标记“●”表示为标准配置,其余均为选配功能。

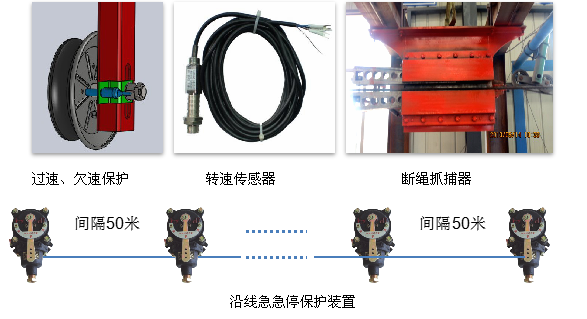

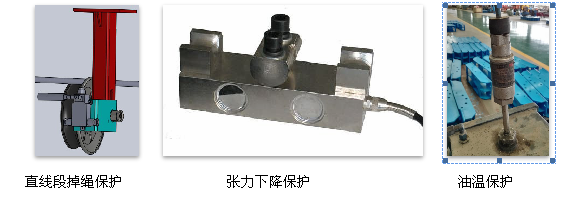

5、猴车安全保护装置

保护名称

过速、欠速保护

越位保护

变坡点掉绳捕绳装置

沿线急停保护

配套标记

保护名称

张力下降保护

尾轮限位保护

打滑保护

驱动轮断轴保护

配套标记

保护名称

尾轮断轴保护

安全制动器失效保护

工作制动器失效保护

减速器油温保护

配套标记

保护名称

头尾轮防过摆

吊椅间距保护

吊椅防过摆装置

电机温度保护

配套标记

固定抱索器标配

可摘抱索器标配

每个站点配4件


保护名称

断绳急停保护

断绳抓捕装置

瓦斯浓度超限保护

信号中断保护

配套标记





说明:表格中配套标记“●”表示为标准配置,其余均为选配功能。
